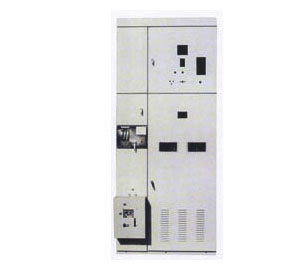

XGN2-10箱型開關設備
產品介紹
結構特點：
■ 斷路器固定安裝在設有壓力釋放通道的斷路器隔室內，操作機構安裝于柜外前左位置，二者之間用水平軸、拉桿等連接。
■上、下隔離開關均選用具有雙斷口的GN30—10(D)型旋轉隔離開關(額定電流3150A的開關柜下隔離選用GN22-10非旋轉型)。
■ 斷路器、上、下隔離開關、前后門之間采用JSXGN型箱式柜專用機械聯鎖機構與機械程序鎖并用的聯鎖方式，滿足開關柜的“五防”要求。
■ 開關柜為雙面維護，不靠墻安裝。在斷路器室和電纜室均安裝有照明燈。
■ 前門的下方有與柜寬方向平行的、截面為40 x 4mm的接地銅排，以使每柜安全可靠地接地。
